camera monitor systemカメラモニタシステム

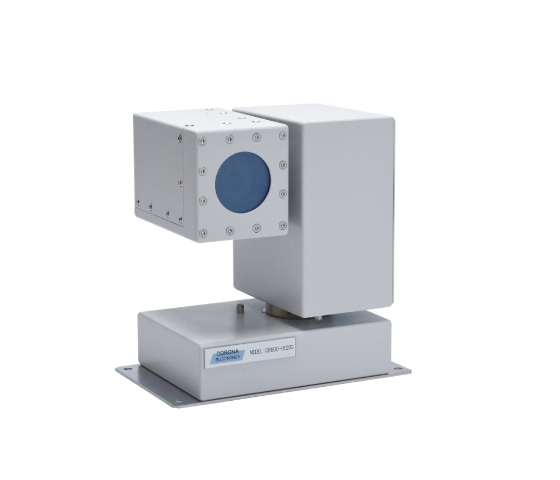

EMS試験において試験体の誤動作を確認する場合従来のNTSCカメラでは精細度が低く事象を確認出来ない状況が発生いたしますが　このような問題の解決と時代のニーズにおこたえする監視カメラがCH1830-OE200です。Full HDによる高精細な画像の出力が可能でEMI試験用カメラとして要求される暗ノイズの発生はフロアノイズ以下でEMS試験では18GHｚ 200V/ｍの強電界下の使用にも映像のみだれや誤動作をしません。
またラインナップには強電界下600V/m対応及び800V/mの対応品もございます。
パン・チルトは左右方向に各90度及び水平から下方45度、上方は直上まで可能です。CH1830-OE200はEMC試験において従来のNTSCカメラでは実現出来なかった高精細な映像を提供いたします。
また、オプションでHDカメラに光伝送方式のマイクユニットCOS-006を装着することで映像と音声による監視が可能です。

EMS試験において試験体の誤動作を確認する場合従来のNTSCカメラでは精細度が低く事象を確認出来ない状況が発生いたしますがこのような問題の解決と時代のニーズにおこたえする監視カメラがCH1830-OE200Pです。

基本性能はCH1830-OE200と同じですがパン・チルト無しのタイプです。

筐体はカメラのみをシールドボックスにセットした小型サイズでTEMセル内部など狭所での使用に適しております

Full HDシールドカメラの強電界（600V/m & 800V/m）放射イミュニティ試験対応型

Full HDシールドカメラモニタシステムCH1830-OE200の性能を踏襲し強電界600ｖ/m及び800V/mのイミュニティ試験に対応したカメラです。 自動車・自動車電装品ＭＩＬ規格などの複雑化した電磁環境下へのニーズにお応えするため開発いたしました。 CH1830-ＯＥ200同様、セルフ発生ノイズは　測定限界以下（CISPR25　Class5以下）10kHz～18GHｚと安心してお使いいただける設計となっております。

自動車に対するEMS試験要求

ISO(国際標準化機構)にて自動車及び自動車部品に対する試験要求がガイドラインとして提示されています。さらに自動車メーカー各社はISO規格よりも数段階厳しい電磁環境での試験を実施しています。

◇放射イミュニティ試験 自動車要求
　-国際規格 ISO11451-2
　 10kHz-18GHz　25-100V/m
　-自動車メーカー実施試験例

◇放射イミュニティ試験 自動車電装品要求
　-国際規格 ISO11452-2
　 80MHz-2GHz　25-100V/m
　-自動車電装品メーカー実施試験例
　 200MHz-3.2GHz 100V/m-600V/m
